Die unsichtbare Lebensader moderner Häfen

In der globalisierten Welt sind Häfen das Rückgrat des internationalen Handels. Containerbrücken, RTG- und RMG-Krane arbeiten rund um die Uhr, um Warenströme effizient zu bewegen. Doch hinter dieser beeindruckenden Mechanik steckt eine oft übersehene Komponente: Hafen-Schwerlastkran-Kabel.

Diese Spezialkabel sind entscheidend für die Energieversorgung, Steuerung und Datenübertragung in Hafenkranen. Ein Ausfall kann nicht nur teure Stillstandszeiten verursachen, sondern auch Sicherheitsrisiken erhöhen.

👉 Genau deshalb ist die Wahl des richtigen Kabels ein strategischer Faktor für Hafenbetreiber und Kranhersteller.

Was sind Hafen-Schwerlastkran-Kabel?

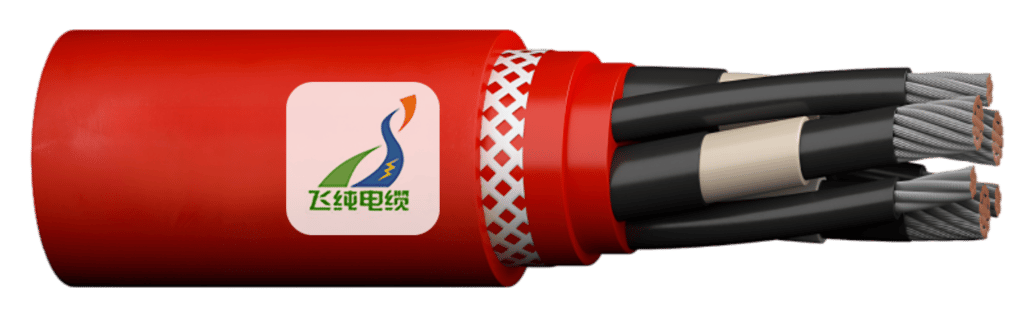

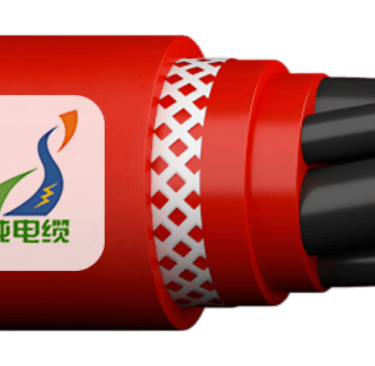

Hafen-Schwerlastkran-Kabel sind speziell entwickelte hochflexible Energie- und Steuerkabel, die für den Einsatz in extrem anspruchsvollen Umgebungen konzipiert sind.

Typische Einsatzbereiche:

Containerbrücken (Ship-to-Shore Cranes)

RTG (Rubber Tyred Gantry Cranes)

RMG (Rail Mounted Gantry Cranes)

Bulk-Handling-Krane

Im Gegensatz zu Standard-Industriekabeln bieten diese Kabel:

extreme Biegefestigkeit

hohe Zugbelastbarkeit

hervorragende Witterungsbeständigkeit

Die größten Herausforderungen im Hafenbetrieb

Hafenumgebungen gehören zu den härtesten Einsatzorten für Kabel weltweit. Typische Belastungen sind:

1. Extreme mechanische Beanspruchung

Kabel werden kontinuierlich gebogen, aufgewickelt und gezogen – oft mehrere Millionen Zyklen während ihrer Lebensdauer.

2. Hohe Zugkräfte

Insbesondere bei Trommel- und Reeling-Systemen wirken enorme Kräfte auf das Kabel.

3. Korrosive Umgebung

Salzhaltige Luft führt zu Korrosion (Salzsprühnebel). Hinzu kommen massive UV-Strahlung, permanente Feuchtigkeit und drastische Temperaturwechsel (oft von -30 °C bis +60 °C).

4. Witterungseinflüsse

UV-Strahlung, Regen und Temperaturschwankungen setzen dem Kabel zusätzlich zu.

👉 Pain Point für Kunden:

Viele minderwertige Kabel versagen bereits nach kurzer Zeit – was zu ungeplanten Ausfällen und hohen Wartungskosten führt.

Isolations- und MantelmaterialienStandard-PVC ist für Häfen ungeeignet.

Stattdessen kommen zum Einsatz:

Gummi (z.B. EPR - Ethylen-Propylen-Kautschuk): Exzellent für Trommelkabel.

PUR (Polyurethan): Bietet höchste Beständigkeit gegen Abrieb, Rissbildung sowie Öl und Chemikalien.

Spezielle Hybridmischungen: Kombinieren UV-Resistenz mit Flexibilität bei Kälte.

👉Mechanische VerstärkungUm den hohen Zugkräften (oft mehrere Tausend Newton) standzuhalten, besitzen diese Kabel spezielle Zugentlastungselemente. Häufig werden Aramidfasern (Kevlar) oder eine zentrale Stahlseele in den Kabelaufbau integriert.

Spezialdesigns

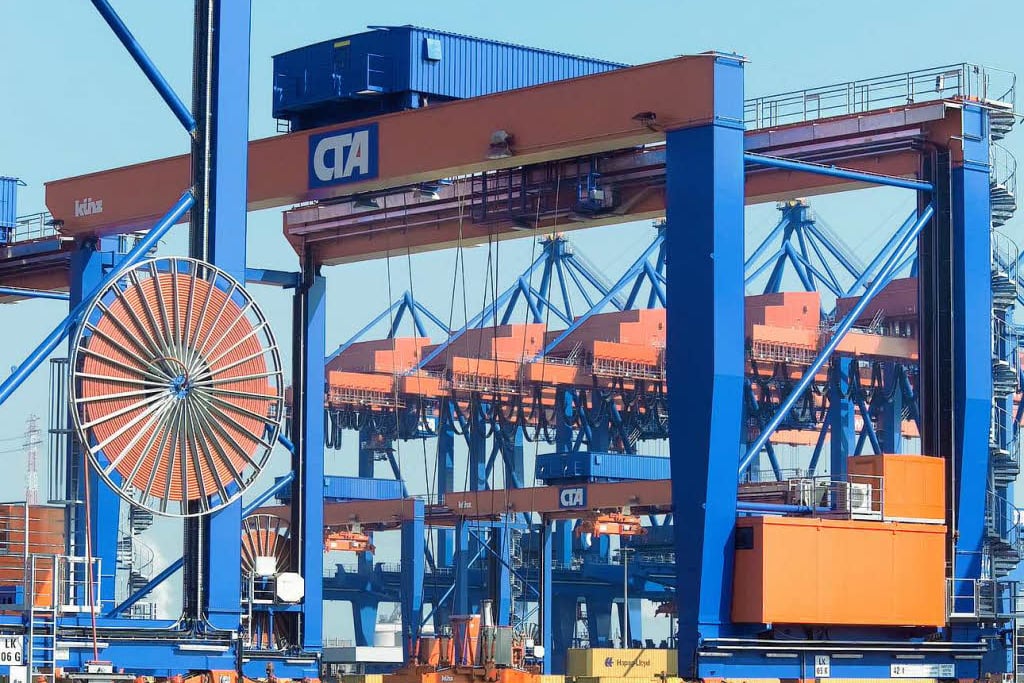

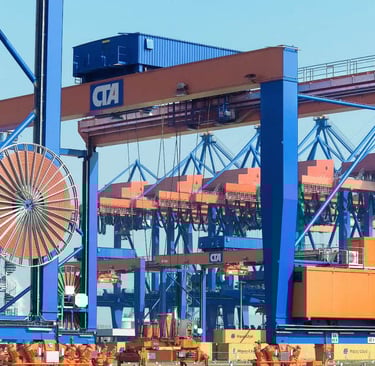

Trommelkabel (Reeling Cables): Entwickelt für motorbetriebene Leitungstrommeln, die das Kabel unter ständiger Spannung auf- und abwickeln.

Schleppkettenkabel: Optimiert für enge Biegeradien in Energieführungsketten.

Spreader- und Festoon-Kabel: Hängen in Schlaufen und müssen starke Vertikalbewegungen und Windlasten aushalten.

Hauptfunktionen im KranbetriebHafenkabel sind Multitalente.

In einem einzigen Kabelstrang (oder System) bündeln sie:Energieversorgung: Antrieb von schweren Hubmotoren und Fahrwerken (oft Mittelspannung von 1 kV bis 30 kV).

Signal- und Steuerübertragung: Sicherstellung, dass der Kranführer oder der Computer die Maschine exakt steuern kann.

Datenkommunikation: Integration von Lichtwellenleitern (Glasfaser) für High-Speed-Datenübertragung, Kamerasysteme und Automatisierung.

👉 Fakt ist: Ohne diese hochkomplexen Kabel ist kein präziser Containerumschlag möglich.

Wichtige Normen und StandardsSicherheit hat im Hafen oberste Priorität.

Qualitativ hochwertige Kran-Kabel erfüllen internationale Normen:

DIN VDE 0250: Spezifiziert Leitungen für bewegliche Anlagen, insbesondere Trommelleitungen wie die bekannten (N)TSCGEWÖU-Typen.

IEC und EN-Normen: Z. B. IEC 60245 für gummiisolierte Kabel.

Compliance: CE-Kennzeichnung und RoHS-Konformität (Verzicht auf gefährliche Stoffe) sind obligatorisch.

Lebensdauer und Wartung: Kosten langfristig senken

Die Lebensdauer eines Kran-Kabels hängt von mehreren Faktoren ab:​

• korrekter Biegeradius​

• Zugbelastung​

• Installationsqualität​

• Umgebungsbedingungen​

Typische Ausfallursachen:​

• Mantelrisse​

• Leiterbruch​

• Torsionsschäden​

👉 Lösung:Der Einsatz hochwertiger Kabel kann die Lebensdauer deutlich verlängern und die Gesamtbetriebskosten (TCO) senken.

Innovationen und Zukunftstrends

Mit der Entwicklung von Industrie 4.0 und der sogenannten Smart Ports (intelligente Häfen) entwickeln sich auch die Kabel weiter:

Hochleistungs-PUR-Materialien: Sie erlauben noch dünnere, leichtere Kabel bei gleicher Leistung.

Intelligente Kabel (Condition Monitoring): Integrierte Sensoren oder smarte Glasfasern messen Dehnung und Verdrehung im laufenden Betrieb und warnen den Betreiber präzise vor einem drohenden Ausfall.

Automatisierung: Die steigende Zahl an automatisierten (AGVs) und ferngesteuerten Häfen erfordert Kabel mit noch höheren Datenraten und absoluter Null-Fehler-Toleranz.

Fazit: Warum die richtige Kabelwahl entscheidend ist？

Die Wahl des richtigen Hafen-Schwerlastkran-Kabels ist weit mehr als nur eine technische Detailfrage. Sie hat direkten Einfluss auf die Sicherheit des Personals, die Effizienz des Containerumschlags und die Betriebskosten (TCO) des gesamten Terminals.Ein minderwertiges Kabel kann zu Ausfallzeiten führen, die zehntausende Euro pro Stunde kosten. Die Investition in hochwertige Spezialkabel bietet Hafenbetreibern somit einen klaren Wettbewerbsvorteil durch maximale Zuverlässigkeit und Langlebigkeit.
